介紹:
產品說明:
概述

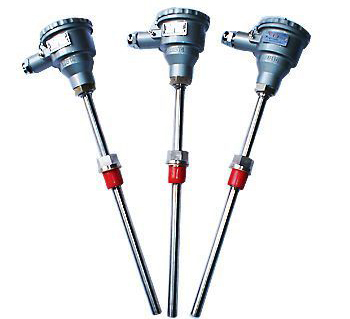

工業用隔爆熱電阻作為溫度測量和控制的傳感器與顯示儀表配套,以直接測量和控制生產過程中的氣體、液體和蒸汽的溫度。
我廠生產的化工專用隔爆熱電偶、熱電阻產品防爆性能按頒布的“爆炸性環境用防爆電器設備”標準設計制造,熱電特性符合******IEC標準,并經儀器儀表防爆放心監督站測試合格.
隔爆熱電偶 ,熱電阻的結構、原理與裝配方式基本相同,主要區別是隔爆產品接線盒(外殼)在設計上采用高強度鋁合金壓鑄而成,并具有足夠的內部空間,壁厚和機械強度,橡膠密封圈的熱穩定性均符合防爆標準。所以當接線盒內部的爆炸性混合氣體發生爆炸時,其內壓不會破壞接線盒,而由此產生的熱能不能向外擴散--傳爆.只要用戶嚴格遵守產品使用規則,產品就能達到可靠的防爆效果。
特點
壓簧式感溫元件,抗振性能好;
測量準確度高;
毋須補償導線,節省費用;
薄膜電阻元件,性能可靠穩定。
工作原理
防爆熱電阻是利用間隙隔爆原理,設計具有足夠強度的接線盒等部件,將所有會產生火花,電弧和危險溫度的零部件都密封在接線盒腔內,當腔內發生爆炸時,能通過接合面間隙熄火和冷卻,使爆炸后的火焰和溫度傳不到腔外,從而進行隔爆。
主要技術參數
產品執行標準
IEC751
JB/T18622-1997
JB/T8623-1997
JB/T5518-91
常溫J緣電阻
熱電阻在環境溫度為15—35°C,相對濕度不大于80%,試驗電壓為10—100V(直流)電J與外套管之間的J緣電阻>100MΩ。
測量范圍及允差
型 號 | 分 度號 | 測溫范圍 | 精度等J | 允許誤差 |
WZP | Pt100 | -200-+500 | AJ | ±(0.15+0.002) ltl |
BJ | ±(0.30+0.005) ltl | |||
WZC | Cu50 Cu100 | -50-+100 | --- | ±(0.30+0.005) ltl |
