產品說明: |

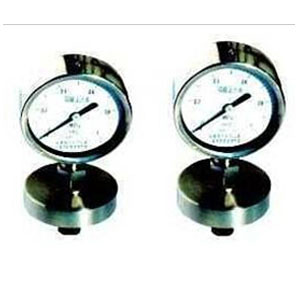

概述 YP系列膜片式壓力表用于測量對鋼及銅等金屬不起腐蝕作用的液體,氣體等各種介質的壓力和負壓;VPF系列防腐膜片式壓力表可用于測量具有腐蝕性液體,氣體等各種介質的壓力和負壓。 2、結構原理 結構:膜片式壓力表由膜片部件,機芯部件,指針部件及外殼連接部件四大部分組成。 原理:膜片式壓力表是膜片作為儀表的強性元件,當被測介質的壓力作用到膜片上,膜片產生一個位移,再經過機芯部件,指針部件的工作,使要測的 壓力清楚地在刻度盤上指示出來。 3、技術參數 型 號測量范圍(MPa)準確度等J備 注YP-1000-0. 1;0-0.16;0-0.25;0-0. 4;0-0.6;0-1;0-1.6;0-2.5;-0.1—0;-0.1—0.062.5一般YPF-100防腐YP-150一般YPF-150防腐 4、外形尺寸 型 號DHhYP-100 YPF-100Ф1006169YP-150 YPF-150Ф1508875 |
