介紹:

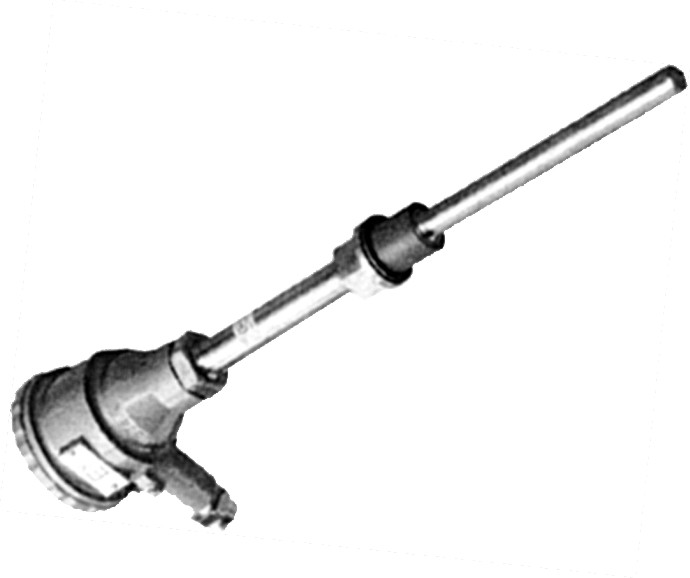

產品說明:
應用
專業針對石油化工部門設計,可以直接測量-200℃-1600℃范圍內液體、蒸汽和氣體介質以及固體表面測溫。
工作原理
熱電偶的電J由兩根不同導體材質組成。當測量端與參比端存在溫差時,就會產生熱電勢,工作儀表便顯示出熱電勢所對應的溫度值。
熱電阻是利用電阻與溫度呈一定函數的關系原理。當被測介質中有溫度變化時,其電阻值也隨著發生變化,工作儀表便顯示出電阻值所對應的溫度值。
主要技術參數
產品執行標準
IEC1515
IEC584
IEC751
JB/T5518-91
JB/T5582-91
公稱壓力
一般是指在常溫下,保護管所能承受的靜態外壓而不破裂。允許工作壓力不僅與保護管材料、直徑、壁厚有關,且與其結構形式、安裝方法及被測介質的流速、種類有關。
測量范圍及允差
熱電偶 |
型 號分度號允 差 等 JⅠⅡ允 差 值測溫范圍℃允差值測溫范圍℃WRNK±1.5℃-40-+375±2.5℃-40-+333±0.004 ltl375-1000±0.0075 ltl333-1200WREE±1.5℃-40-+375±2.5℃-40-+333±0.004 ltl375-800±0.0075 ltl333-900WRPS±1℃0-1100±2.5℃0-600±「1+0.003(t-1100)」1100-1600±0.0025 ltl600-1600WRQR±1℃0-1100±2.5℃0-1100±「1+0.003(t-1100)」1100-1600±0.0025 ltl1100-1600WRRB——————±0.0025 ltl600-1700 |
熱電阻 |
型號分度號測溫范圍℃精度等J允許偏差WZPPt100-200-+500 A±(0.15+0.002)ltlB±(0.30+0.005)ltlWZCCu50 Cu100-50-+100----±(0.30+0.005)ltl |
