概述

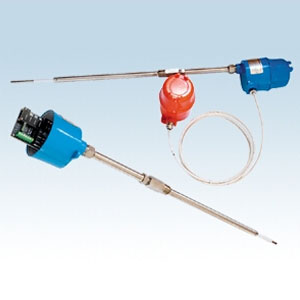

Level-Ease是一套有特創意和適用面廣的高度智能化 物位控制儀表,它是在智能射頻料位的技術基礎上研制出來 的能夠克服以往傳統的測量方式對精度的影響和復雜的調校 步驟給用戶帶來的煩惱。本系列物位開關測量精度高,免維 護,使用成本低。產品廣泛應用于石化、食品、冶金、電力、 礦業、水利、制藥等L域。
工作原理
本產品引進加拿大ARJAY的Level-Ease射 頻導納測量技術,采用加拿大ARJAY的核心組件,裝在探頭盒里的脈沖卡(PMC)把容器內的物位變化量 轉換成高分辨率的脈沖信號,脈沖信號可通過一根雙芯的屏蔽電纜傳送到控制器,遠可達到1km,脈沖信號經微 控制器處理分析后輸出報警動作。儀表通過按鈕設定報警點,并將設定的報警值長期存儲在E 2PROM中。如需改變報警點,只須重新按動一次設定按鈕即可。
主要特點
采用射頻導納測量及微控制器技術,幾乎可以檢測所有物料,包括固體和液體、導電介質、腐蝕、黏稠 介質等。以往的產品一般針對不同物料需進行靈敏度調節,而本系列產品對任何一種物料都不需要調整 靈敏度,卻能保證良好的測量精度。 采用XJ的數據存儲技術,斷電后參數不丟失,數據可保存長達十年。全密封結構,無任何機械運動部件和調整電位器。產品具有J高的可靠性。 能克服探頭上黏附層及物料噴濺對測量的影響。在這些場合開關均不會產生誤動作。 只需按動一次設定按鈕,即可完成報警點的設定。操作簡便。 報警方式可根據需要靈活設定。
技術參數
控制單元部分 環境溫度: -30~70℃ 環境濕度: ≤95%RH 工作方式: 位式 電源: 220VAC或24VDC 功耗: <2VA 繼電器觸點容量:3A220V,3A24V 探桿部分 過程溫度: -100~200℃,更高溫度請聯系我們 過程壓力: -0.1~10MPa 探頭長度: 10cm~300cm 探頭型式: 剛性、同軸或柔性
安裝說明及安裝示意圖
物位開關安裝時應根據探桿的不同型式及工況要求采用D部安裝或倉壁側面安裝。D部安裝物位開關 時,應選擇能避開進料時物料沖擊的位置安裝,距倉壁距離應大于200mm。側面安裝物位開關時,探桿應 向下傾斜20~30°,以免探桿嚴重掛料。拆裝物位開關時,應注意不能用手抱住殼體擰動,應使用扳手?jǐn)Q 動六角螺栓。 |
