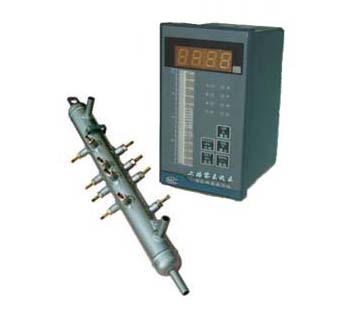

- 商品名稱：UDZ-10-21/Ⅱ型電接點雙色水
- 添加時間：2019-10-22 15:03:29
- 推薦度：
產品說明:
一、概述
UDZ-10-21/Ⅱ型電接點雙色水位計，主要用于各種汽包水位、高、低加熱器、除氧器、蒸發器以及連排水箱等水、液位測量，與******產品相比較具有操作簡便、使用壽命長、保險系數高等特點。
二、結構
本水位計主要由測量筒體、陶瓷電J、汽、水發蘭、二次儀表等組成。
三、原理結構圖
結構原理圖 測量筒結構圖
四、工作原理
本儀表利用爐水和蒸汽的導電率差異的特性進行測量，由于液位的變化使部分電J浸入水中，部分電J置于蒸汽中，浸入爐水中的電J對筒體阻抗減小，而置于蒸汽中的電J對筒體的阻抗增大。利用這一特性，可將非電量的水位轉化為電量，送給智能二次儀表，從而實現水位的顯示、報警、保護、連鎖之功能。
本儀表運用單片機控制，通過硬件看門狗的使用可在單片機程序跑飛時自動復位，保證了儀表工作狀態更加放心、可靠。同時采用熱工習慣標志的汽紅、水綠的雙色合成光柱，真實、直觀地顯示汽、水液位。
五、特點
1.采用紅、綠雙色合成光柱顯示水位，紅色數碼管顯示水位坐標值，解決了操作人員監視運行狀態時眼部易疲勞的狀況，具有直觀、清晰的視覺效果。
2.具有內報警（聲光提示）外報警（繼電器輸出）、消音、自檢、篩選功能。與老式二次儀表相比較具有操作更加簡便、直觀，可一次多點設定報警數值。
3. 利用CMOS高輸入阻抗的特點，信號輸入回路僅有弱小的電流通過電J，可將電J的化學腐蝕減少到低限度，因此，本二次儀表能夠更加明顯的延長電J的使用壽命。
4.通過模糊控制，根據不同水質自動調節電J的電、水阻閥值 ，以適應不同的應用需求。
六、技術參數
測量筒技術參數
產品型號：UDZ-10-21/Ⅱ
工作壓力：≥2.5Mpa≤32Mpa
筒體規格：Φ89×12；Φ108×15
連通管規格：Φ38×5
排污管規格：Φ28×4 20G
電J安裝形式：分壓入、旋入式兩種
二次儀表技術參數
工作環境：
環境溫度：-10℃～+45℃
相對濕度：〈80% 無凝結。
電源：220VAC±10%, 50Hz 電流〈1A
功耗：〈10VA
被測液體阻抗條件：0～90KΩ
安裝方式：豎式盤裝
外形尺寸：280*80*160（mm) (長*寬*高）
儀表盤開口尺寸：152*76（mm)
