概述

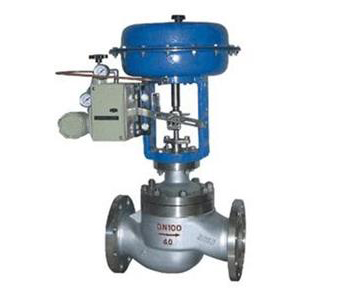

ZJHN氣動薄膜雙座調節閥采用雙導向結構,配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性準確、拆裝方便等優點。廣泛應用于準確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于壓差較大,允許泄漏也較大且不是很清潔的介質場合。
本系列產品有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等J有PN16、40、64;閥體口徑范圍DN25~400。適用流體溫度有-250℃~+560℃范圍內多種檔次。泄漏量標準為ⅢJ和ⅣJ。流量特性為線性或百分比。多種多樣的品種規格可供選擇。
主要零件材料
零件M稱
|
材料
|
溫度范圍
|
閥體上閥蓋
|
HT200
|
-20~200℃
|
ZG230-450
|
-40~450℃
|
ZG1Cr18Ni9Ti
|
-250~550℃
|
ZG0Cr18Ni12Mo2Ti
|
-250~550℃
|
閥芯、閥座
|
1Cr18Ni9
|
-250~550℃
|
0Cr18Ni12Mo2Ti
|
-250~550℃
|
填 料
|
聚四氟乙烯
|
-40~200℃
|
膜 片
|
丁晴橡膠夾增強滌淪織物
|
|
壓縮彈簧
|
60Si2Mn
|
|
膜 蓋
|
A3
|
|
規格與技術參數
公稱通徑mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
400
|
額定流量系數kv
|
10
|
16
|
25
|
40
|
63
|
100
|
250
|
250
|
400
|
630
|
100
|
1600
|
2700
|
公稱壓力MPa
|
1.6 4.0 6.4
|
行 程mm
|
16
|
25
|
40
|
63
|
100
|
介質溫度℃
|
-40~230℃(常溫型),散熱片式230~450℃(中溫型),特殊訂貨-100~600℃
|
流量特性
|
直線、等百分比
|
法蘭標準
|
符合JB78-59、JB79-59標準,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
|
閥體
材質
|
PN
(MPa)
|
1.6
|
WCB(ZG230-450) CF3CF8 CF8M
|
4.0,6.0
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
|
閥芯材質
|
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
|
上閥蓋型式
|
普通式(常溫型),熱片式(中溫型)
|
可調比
|
30:1
|
氣源接頭
|
M16×1.5
|
注:可為用戶提供ANSI,JPI,JIS法蘭的產品,其法蘭距按用戶需要確定。
執行機構主要技術參數
型 號
|
ZHA(B)-1
|
ZHA(B)-2
|
ZHA(B)-3
|
ZHA(B)-4
|
ZHA(B)-5
|
ZHA(B)-6
|
有效面積cm2
|
200
|
280
|
400
|
630
|
1000
|
1600
|
行 程mm
|
10
|
16
|
25
|
40
|
60
|
1000
|
彈簧范圍KPa
|
20~100(標準);20~100、40~200、20~60、60~100、80~240
|
主要技術性能指標
項目
|
指標值
|
基本誤差%
|
不帶定位器
|
±5.0
|
帶定位器
|
±1.0
|
回差%
|
不帶定位器
|
3.0
|
帶定位器
|
1.0
|
死區%
|
不帶定位器
|
3.0
|
帶定位器
|
0.4
|
允許泄漏量L/h
|
1×10-3×閥額定容量
|
可配附件定位器:電氣閥門定位器手輪 電磁閥 限位開關 電/氣轉換器 空氣過濾減壓器
|
