介紹:
產品說明: |

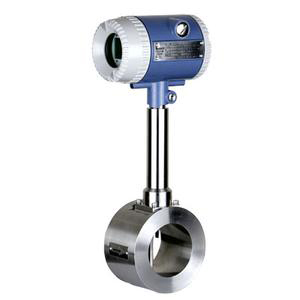

電容式渦街流量傳感器的探頭是由一對差動電容組成。旋渦發生體產生的旋渦作用力交替作用在探頭兩側,使探頭內的差動電容發生差值變化,經放大器轉換成流量電脈沖信號。 特的內部結構使探頭具有良好的抗振性能和可測小流量。探頭電容J板的基體采用陶瓷在一千多度的高溫下成型,故抗高溫特性好,核心部件的工藝、結構與國內外檢測元件有著本質上的差異,可靠性更高。 智能傳感器具有氣、液通用性,通頻帶自動跟蹤,無須電位器或撥動開關調整頻帶和靈敏度,無零漂移,量程自由設定,真正實現了現場免調試。該電路對不同振動頻率有抑制作用,增強抗振性能、有線性化功能,其綜合性能均優于國內外******產品。 若設計流量與實際工況流量偏離較大時,會使流量計無法正常工作 , 大多數情況下 CN321可以在不改變管道的情況下,更換同一規格的噴嘴型渦街流量計即可。·工作溫度范圍寬·良好的抗振性能·下限流速低·量程更寬 ·規格齊全 ·高精度 安裝條件 ·傳感器應水平或垂直安裝(流體的流向自下而上)在與公稱通徑相應的管道上。 ·傳感器上游和下游應配置一定長度的直管段,其長度應滿足下表要求。 ·在傳感器的上游側不應設置流量調節閥。 ·如上游直管段長度不能滿足要求,建議用戶在上游管道中安裝流體整流器。 ·傳感器不要安裝在有強烈振動的 管道上,以免影響精度,如在有振動的 管道上安裝使用時,可采用如下措施來減 小振動帶來的干擾。 1 、在傳感器上游 2D 處加裝固定支撐點; 2 、在滿足直管段要求前提下,加裝軟管過度。 ·傳感器安裝在高溫管道上時,變 送器須垂直向下安裝。 |
